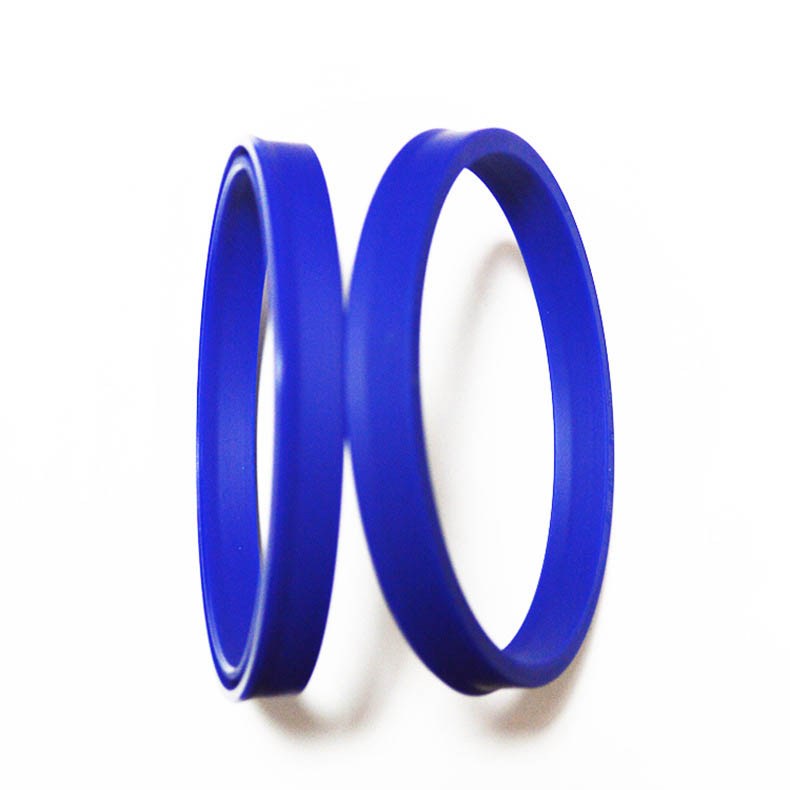

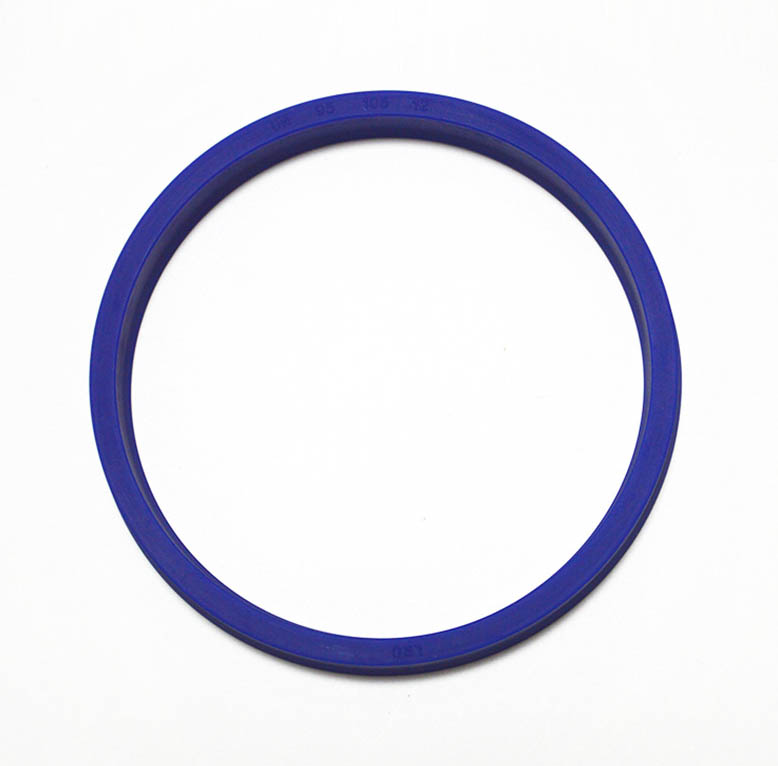

名稱:UN型活塞與活塞桿通用密封圈(Oil Seal)
主要材質:TPU / CPU
可定制材質:橡膠(NBR)/氟膠(FKM)
TPU:一般液壓缸,通用設備液壓缸
CPU:工程機械用液壓缸及高溫,高壓用油缸
工作溫度:-20~+80℃
工作壓力: 210kg/c
產品硬度:HS85 ±2°A
工作介質:液壓油,乳化液,水
工作速度:0.03-0.5m/sec
產品顏色:藍色 米色
U型圈是液壓缸中最常用的密封圈,用于往復運動液壓油缸中活塞的密封它是一種典型的唇口密封件,無論用于活塞還是活塞桿,都能獲得良好的效果,聚氨酯U型密封圈主要用于液壓缸,它具有良好的機械性能,優異的耐磨性能,是中高壓液壓油缸最常用的密封材料.
密封效果:U型圈在低壓情況下,只靠唇部的過盈變形產生密封,因接觸面小,摩擦力相對較低。隨著壓力升高,唇口彈性變形量增加,拉伸壓縮及彎曲應力增加,U型圈徑向壓緊力自動變大與密封面接觸從而保證高壓狀態下具有良好的密封性。不同的油封有不同的溝槽設計方式,應根據使用條件

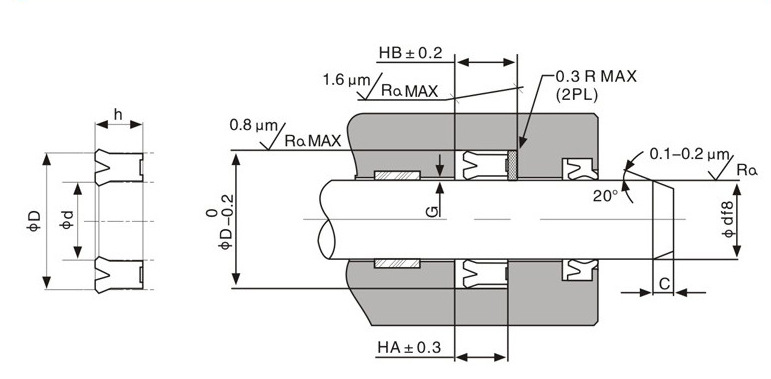

UN結構圖
UN活塞與活塞桿通用密封件(型號價格表)
規格 |
規格 |
規格 |
|||
8×16×5.7 |
20×34×12 |
28×38×8 |
|||
10×16×4 |
20×34.5×12 |
28×40×8 |
|||
10×18×5.8 |
20×35×7 |
28×40×10 |
|||
10×20×8 |
20×35×8 |
28×41×8 |
|||
12×18×6 |
20×36×8 |
28×41×10 |
|||
12×18×8 |
20×37×12 |
28×43×9 |
|||
12×20×5 |
20×40×10 |
28×44×8 |
|||
12×20×6 |
20×40×12 |
30×37×6 |
|||
12×22×7 |
22×30×5 |
30×38×6 |
|||
12×22×8 |
22×30×6 |
30×38×7 |
|||
12×24×8 |
22×30×8 |
30×38×8 |
|||
12×25×8 |
22×32×8 |
30×40×5 |
|||
12×28×8 |
22×32×10 |
30×40×5.5 |
|||
14×20×6 |
22×34×10 |
30×40×8 |
|||
14×22×4 |
22×35×10 |
30×40×10 |
|||
14×24×6 |
22×36×9 |
30×42×8 |
|||
15×22×8 |
22×36×10 |
30×42×10 |
|||
15×23×5 |
22×40×10 |
30×43×6.5 |
|||
15×25×6 |
23×30×8 |
30×43×10 |
|||
15×25×7 |
23×35×10 |
30×45×9 |
|||
15×27×7 |
23×31.5×5.5 |
30×47×10 |
|||
15×28×8 |
24×32×7 |
30×50×10 |
|||
15×28×10 |
25×32×7 |
30×50×12 |
|||
16×22×4 |
25×33×5.5 |
32×38×7 |
|||
16×22×5 |
25×33×6 |
32×40×5.5 |
|||
16×22×7 |
25×33×7 |
32×40×6 |
|||
16×24×4 |
25×33×8 |
32×40×7 |
|||
16×28×6 |
25×33×10 |
32×40×8 |
|||
18×24×5 |
25×35×5 |
32×42×7 |
|||
18×25×5 |
25×35×6 |
32×42×10 |
|||
18×26×6 |
25×35×7 |
32×45×10 |
|||
18×26×8 |
25×35×10 |
32×46×10 |
|||
18×28×6 |
25×38×8 |
32×47×10 |
|||
18×30×8 |
25×38×10 |
32×48×10 |
|||
18×31×8 |
25×40×9 |
32×50×10 |
|||
18×32×7 |
25×40×10 |
33×40×8 |
|||
18×34×8 |
25×45×10 |
33×40×10 |
|||
19×34×8 |
26×32×4.7 |
35×41×5 |
|||
20×26×5 |
26×36×8 |
35×43×6 |
|||
20×28×6 |
26×47×10 |
35×43×7 |
|||
20×28×7 |
26×47×12 |
35×43×8 |
|||
20×28×8 |
27×35×5 |
35×43×10 |
|||
20×30×6 |
27×35×6 |
35×45×8 |
|||
20×30×10 |
28×36×5 |
35×45×10 |
|||
20×32×6 |
28×36×6 |
35×48×10 |
|||
20×32×8 |
28×36×8 |
35×50×9 |
|||
20×32×10 |
28×38×6 |
35×50×12 |
|||
20×33×10 |
28×38×7 |
35×55×10 |
|||
規格 |
規格 |
規格 |
|||
36×48×10 |
50×62×10 |
63×78×10 |
|||
38×45×5.5 |
50×62×12 |
63×78×11 |
|||
38×45×6.5 |
50×63×6 |
65×73×8 |
|||
38×50×9 |
50×63×8 |
65×75×8 |
|||
38×50×10 |
50×63×10 |
65×75×10 |
|||
38×52×10 |
50×65×9 |
65×75×12 |
|||
38×55×8 |
50×65×12 |
65×78×12.5 |
|||
38×55×10 |
50×66×12 |
65×79×10 |
|||
38×58×10 |
50×70×10 |
65×80×9 |
|||
38×60×10 |
50×70×12 |
65×80×10 |
|||
38×62×12 |
52×62×12 |
65×80×11 |
|||
39×58×13 |
53×63×6.5 |
65×80×12 |
|||
39×54×10 |
53×63×8 |
65×85×10 |
|||
40×48×6 |
53×65×8 |
70×78×8 |
|||
40×48×8 |
55×63×8 |
70×80×8 |
|||
40×50×4 |
55×65×7 |
70×80×9 |
|||
40×50×6.5 |
55×65×8 |
70×80×10 |
|||
40×50×7 |
55×65×10 |
70×80×12 |
|||
40×50×8 |
55×65×12 |
70×83×13 |
|||
40×50×10 |
55×68×10 |
70×84×10 |
|||
40×52×8 |
55×70×9 |
70×85×9 |
|||
40×52×10 |
55×70×10 |
70×85×10 |
|||
40×55×9 |
55×70×12 |
70×85×10.5 |
|||
40×56×10 |
55×71×12 |
70×85×11 |
|||
40×56×12 |
55×75×10 |
70×85×12 |
|||
40×60×10 |
56×64×10 |
70×85×12.5 |
|||
40×60×12 |
56×65×8 |
70×90×10 |
|||
42×50×6 |
56×66×8 |
70×90×12 |
|||
42×52×10 |
60×68×6 |
75×83×8 |
|||
42×55×8 |
60×68×8 |
75×85×8 |
|||
42×55×10 |
60×70×7 |
75×85×12 |
|||
45×53×6 |
60×70×8 |
75×90×9 |
|||
45×53×8 |
60×70×10 |
75×90×10 |
|||
45×55×7 |
60×70×12 |
75×90×11 |
|||
45×55×8 |
60×72×10 |
75×90×12 |
|||
45×55×10 |
60×72×12 |
75×90×13 |
|||
45×60×9 |
60×73×8 |
75×95×13 |
|||
45×60×12 |
60×75×9 |
75×95×15 |
|||
45×61×10 |
60×75×10 |
77×87×12 |
|||
45×65×10 |
60×75×12 |
80×90×8 |
|||
45×65×12 |
60×80×10 |
80×90×9 |
|||
48×63×11.5 |
62×82×10 |
80×90×10 |
|||
50×57×10 |
63×71×8 |
80×90×12 |
|||
50×58×8 |
63×73×8 |
80×92×9 |
|||
50×60×8 |
63×73×10 |
80×94×10 |
|||
50×60×10 |
63×75×9 |
80×95×9 |
|||
50×60×12 |
63×75×10 |
80×95×10 |
|||
50×62×8 |
63×78×9 |
80×95×11 |
|||
規格 |
規格 |
規格 |
|||
80×95×12 |
110×125×10 |
150×180×12 |
|||
80×100×10 |
110×125×12 |
150×180×15 |
|||
80×100×13 |
110×125×15 |
150×180×18 |
|||
80×100×15 |
110×130×12 |
155×180×15 |
|||
80×110×15 |
110×130×15 |
155×180×19 |
|||
85×95×7 |
112×132×15 |
160×180×12 |
|||
85×95×8 |
115×130×12 |
160×180×15 |
|||
85×95×8.5 |
115×133×15 |
165×181×9 |
|||
85×95×10 |
115×135×12 |
165×185×15 |
|||
85×95×12 |
115×135×15 |
168×180×11.4/12 |
|||
85×100×10 |
117×130×10 |
170×185×10 |
|||
85×100×12 |
117×130×12 |
170×190×12 |
|||
85×105×15 |
118×130×10 |
170×190×15 |
|||
85×110×12 |
118×130×12 |
175×200×15 |
|||
87×97×12 |
118×132×9 |
180×200×12 |
|||
90×98×8 |
120×135×10 |
180×200×15 |
|||
90×100×6 |
120×140×12 |
185×205×15 |
|||
90×100×8 |
120×140×15 |
185×210×16 |
|||
90×100×10 |
125×140×11 |
190×200×8 |
|||
90×100×12 |
125×140×15 |
190×210×9 |
|||
90×105×10 |
125×145×12 |
190×210×12.5 |
|||
90×105×11 |
125×145×15 |
190×210×15 |
|||
90×105×12 |
130×140×12 |
200×220×12 |
|||
90×110×9 |
130×145×10 |
200×220×15 |
|||
90×110×15 |
130×145×12 |
210×230×12 |
|||
90×120×12 |
130×145×15 |
210×235×18 |
|||
95×105×12 |
130×150×12 |
220×240×12 |
|||
95×110×10 |
130×150×15 |
220×240×16 |
|||
95×110×12 |
135×150×9 |
220×250×18 |
|||
95×115×15 |
135×150×10 |
225×250×12 |
|||
100×110×6 |
135×150×12 |
230×250×12 |
|||
100×110×8 |
135×155×12 |
230×255×18 |
|||
100×110×12 |
135×155×15 |
240×260×12 |
|||
100×112×9 |
135×160×19 |
250×270×12 |
|||
100×115×10 |
140×155×10 |
250×280×18 |
|||
100×115×12 |
140×160×12 |
260×280×18 |
|||
100×120×15 |
140×160×15 |
280×300×15 |
|||
140×165×19 |
18 |
48 |
|||
100×125×15 |
145×165×15 |
300×332×24 |
|||
105×120×8 |
145×168×18 |
300×360×25 |
|||
105×120×9 |
150×160×12 |
310×340×20 |
|||
105×120×10 |
150×160×13 |
320×340×15 |
|||
105×125×12 |
150×165×10 |
320×360×25 |
|||
105×125×13 |
150×170×10 |
340×370×22 |
|||
105×125×15 |
150×170×12 |
350×380×22 |
|||
110×120×12 |
150×170×15 |
380×400×15 |
